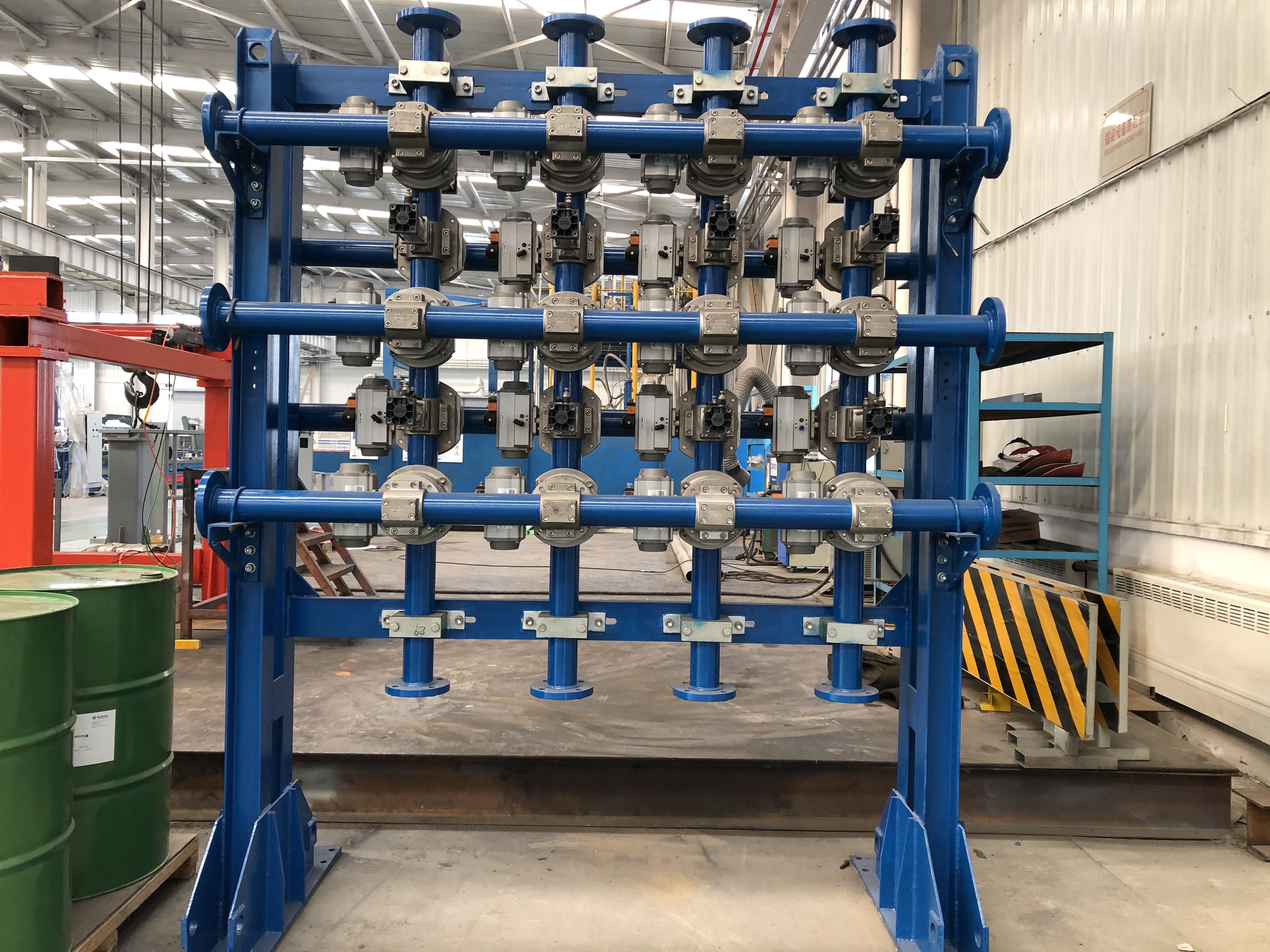

نظام مشعب التصويب الأوتوماتيكي منطقتين متقاطعتين من خطوط الأنابيب

منطقتان متقاطعتان من خطوط الأنابيب - نظام VP المنوع - براءات الاختراع

ملخص:

لسنوات عديدة ، وضع مشعب التصريف BJVP معيارًا للوحدات المتشعبة في مناطق الخنازير.يتكون من منطقتين متقاطعتين من خطوط الأنابيب.هنا يتم ملء منطقة النظام بالكامل بشكل دائم بالمنتج وفي معظم الحالات متصلة بالخزانات.تتكون المنطقة الثانية من خطوط قابلة للخنزير يتم فيها تغيير المنتجات غالبًا والتي ترتبط عادةً بمحطات المزج أو المعالجة أو التعبئة.يمكن فتح هذه الخطوط لكل خط نظام كامل (خزان).في هذه المنطقة الثانية ، يمكن استخدام خطوط الأنابيب ذات الأحجام DN 50 حتى DN 100 في صمام واحد.يمكن بناء المشعب بأحجام من اتصال نظام كامل واحد إلى خط أنابيب واحد (صمام منفذ T بسيط) حتى حجم كبير يصل إلى 50 وصلة نظام كاملة إلى 20 خطًا للتضخيم (وهذا يعني 1000 اتصال ممكن).

يمكن إجراء العملية يدويًا أو تلقائيًا.خطوط الأنابيب قائمة بذاتها ويمكن تشغيلها بالتوازي مع بعضها البعض.

المعلمات:

التطبيقات:

أداء آمن وفعال للتطبيقات الصناعية التي تتضمن نقل السوائل السائبة مثل:

• المواد الكيميائية والمواد الوسيطة - الشمع ، المواد اللاصقة ، المذيبات ، البولي جليكول ، إلخ.
• الأطعمة والمشروبات - زيوت ، بهارات ، شوربات ، مشروبات ، شوكولاتة ، إلخ.
• زيوت التشحيم والشحوم - زيوت أساسية ، مواد مضافة ، زيوت تشحيم المنتجات النهائية ، إلخ.
• الكيماويات المتخصصة - الراتنجات ، الدهانات ، الورنيش ، الأحبار ، الطلاء ، مستحضرات التجميل ، منتجات العناية الشخصية ، منتجات التنظيف ، الصمغ ، إلخ.

مزايا:

• مستهلك مصغر للمذيبات لتنظيف خط الأنابيب.
• شبكات أنابيب مبسطة ومساحة أقل.
• نظام مغلق لضمان نقل السائل بأمان.
• لا يوجد تلوث متبادل في منتج الجرعات.
• قم بتنظيف الأنبوب تلقائيًا ، وخالي من البقايا.
• إدارة نمطية.
